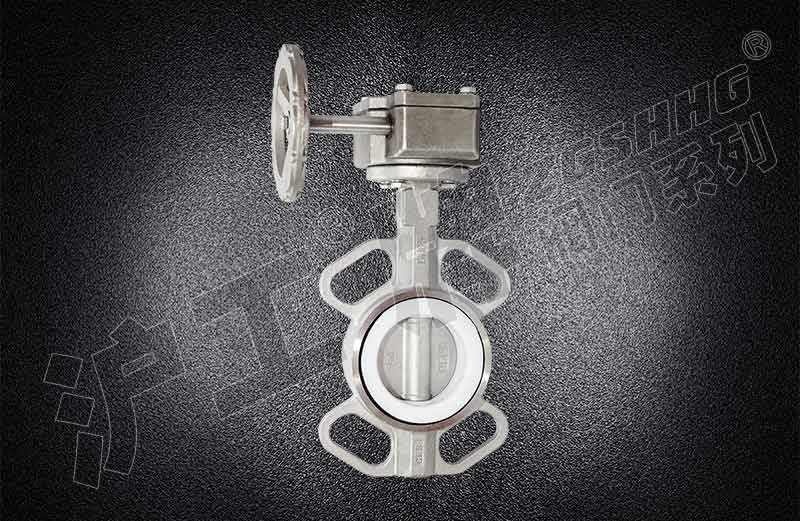

蜗轮不锈钢蝶阀
产品型号：D371F-16
公称通径：DN40~350mm
公称压力：PN0.6~1.6MPa
适用温度：≤120℃
适用介质：空气、水、污水、蒸气、煤气、油品等
主要材质：球墨铸铁、铸钢、合金钢、不锈钢
驱动方式：手动、蜗轮传动、气传动、电传动
设计标准：GB/T12238-1989、 lS0 10631-1994或BS EN593-1998
法兰连接尺寸 GB/T17241．6-1998 、IS0 7005-2或BSEN 1092-2002
结构长度 : GB/T1 2221-1989、lS0 5752-1988或BS EN558-1
压力试验：GB/T13927-1 992、JB/T9092-1999、lS0 5028-1993或BS 6755-l-1986
产品详情

蜗轮对夹蝶阀用途及特点
      蜗轮对夹蝶阀适用于温度≤120℃，公称压力≤16MPa的食品、医药、化工、石油、电力、台金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

蜗轮对夹蝶阀其主要特点
 1、设计新颖、合理，结构独特，重量轻，启闭迅速。
 2、操力矩�。僮鞣奖�，省力灵巧。
 3、可以任何位置安装、维修方便。
 4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
 5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

蜗轮对夹蝶阀主要外形尺寸及重量（PN1.0/1.6MPa）

DN(mm) A B C D1 L n-Φ K E 4-Φ1 Φ2 G 重量WT（kg)
50 140 80 43 125 32 4-19 77 57.15 4-6.7 12.6 100 3.34
65 152 89 46 145 32 4-19 77 57.15 4-.67 12.6 120 3.94
80 159 95 45.21 160 32 8-19 77 57.15 4-.67 12.6 127 4.05
100 178 114 52.07 180 32 8-19 92 69.85 4-10.3 15.77 156 5.48
125 190 127 55.5 210 32 8-19 92 69.85 4-10.3 18.92 190 7.66
150 203 139 55.75 240 32 8-23 92 69.85 4-10.3 18.92 212 8.5
200 238 175 60.58 295 45 8-23 115 88.9 4-14.3 22.1 268 25
250 268 203 68 350 45 12-23 115 88.9 4-14.3 28.45 325 31.4
300 306 242 76.9 400 45 12-23 140 107.95 4-14.3 31.6 403 45.9
350 368 267 76.17 460 45 16-23 140 107.95 4-14.3 31.6 436 54
