公称通径：DN50～1000mm
公称压力：PN0.6~1.6MPa
适用温度：≤120℃
阀体材质：各种橡胶、聚四氟
驱动形式：手动、蜗杆蜗轮传动、气传动、电传动
适用介质：空气、水、污水、蒸气、煤气、油品等设计标准：GB/T2238-1989
法兰连接尺寸：GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度：GB/T12221-1989
压力试验：GB/T13927-1992;JB/T9092-1999

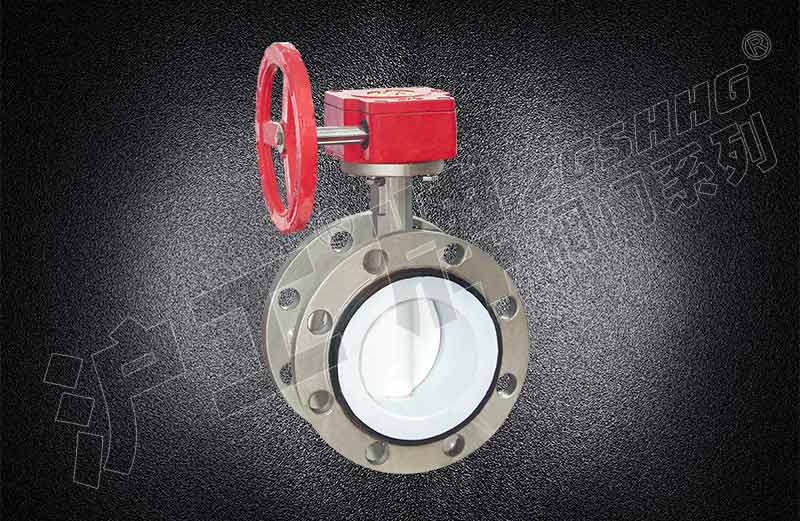

蜗轮法兰不锈钢蝶阀D341F-16P的介绍：
蝶阀是一种结构简单的调节阀，在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。
蜗轮法兰不锈钢蝶阀D341F-16P的适用范围：
衬氟法兰蝶阀作为一种用来实现管路系统通断及流量控制的部件，在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。
蜗轮法兰不锈钢蝶阀D341F-16P的结构特点：
1.体积�。沧胺奖悖�
2.中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线)，具有双向密封功能，压力、流量可自由调节；
3.四级加载弹性密封，绝对保证了阀门内、外的零泄露；
蜗轮法兰不锈钢蝶阀D341F-16P主要零件材料 :
|
型号 |
阀体 |
阀瓣 |
支架 |
密封挡圈 |
|
D341F4-10/16C |
WCB衬F4 |
WCB衬F4 |
WCB衬F4 |
聚四氟乙烯F4PTFE |
|
D341F46-10/16C |
WCB衬F46 |
WCB衬F46 |
WCB衬F46 |
蜗轮法兰不锈钢蝶阀D341F-16P性能参数
|
直通式 |
直流式 |
角式 |
|
|
公称通径(mm) |
DN15~250 |
||
|
公称压力(Mpa) |
PN1.0、PN1.6、PN2.5 |
||
|
阀门材料 |
灰铸铁、碳钢、不锈钢 |
||
|
衬里材料 |
PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE |
||
|
适用介质 |
详见防腐衬里材料 |
||
|
工作温度(℃) |
|
|
|
|
设计制造 |
GB/T12233-1989、GB/T12235-1989、Q/ZXD 01-1999、ANSI 16.34 |
||
|
结构长度 |
GB/T 12221-1989 |
||
|
连接法兰 |
JB/T 82.1-94、GB/T9113.1-2000 |
||
|
压力试验 |
GB/T 13927-1992 |
||
|
传动方式 |
手动、齿轮传动、气动、电动 |
||
