公称压力：1.0 、1.6、 2.5Mpa
壳体试验：1.5、 2.4、 3.75Mpa
密封测试：1.1、 1.76、 2.75Mpa
气密封测试：1.1、 1.76、 2.75Mpa
工作温度：≤100℃
适用介质：水
概述

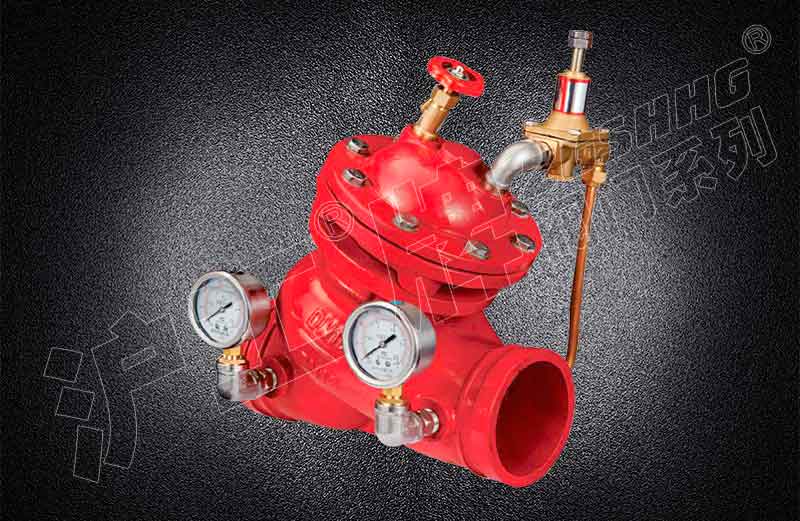

F8741X沟槽可调减压阀用于高层建筑给水系统和其它给水系统的水泵出口管路上，防止和减弱水泵启闭时管线的水锤水击，防止水倒流保护水泵，维护管路。
沟槽多功能水泵控制阀由主阀和调节阀及接管系统组成，阀体采用直流式阀体，主阀控制室为膜片式或活塞式的双控制室结构，控制室比一般水力控制阀增加了一个，增加了对主阀的控制功能，实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制，实现了一个阀门、一次调节对水泵出口的多功能控制。简便安装方式与管道快速连接，相对法兰式多功能水泵控制阀安装施工与管道或其他设备连接时，省时间,同时成本也经济。
工作原理
（1）停泵状态，阀板在出口端及隔膜上腔静压作用下全部关闭。
（2）水泵启动时，水压从旁通管传入下腔，主阀板及缓闭阀板在进口端及下腔水压作用下缓慢开启。
�。�3）在进水端压力作用下，阀板上升到大开口状态，开口高度由流量决定。
�。�4）停泵瞬间，流量及压力突然降低，主阀板在重力作用下开始向下滑落。
�。�5）当流量接近于零时，主阀被关闭，主阀板上留有泄流孔以减弱水锤冲击力；主阀板上、下形成压力差，阀门出口水压从旁通管进入上腔推动膜片压板，使下腔水排入阀门进口，缓闭阀板开始缓闭。
（6）缓闭阀板关闭泄流孔，阀门回到停泵初始状态。
主要零件材料
阀体、阀盖：球墨铸铁
阀杆：2Cr13
膜片：EPDM
阀瓣密封圈：EPDM
弹簧：不锈钢
阀瓣、阀座：黄铜
表面喷涂：环氧树脂
主要外形尺寸
|
DN(mm) |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
185 |
200 |
225 |
305 |
350 |
445 |
540 |
600 |
650 |
700 |
750 |
800 |
900 |
