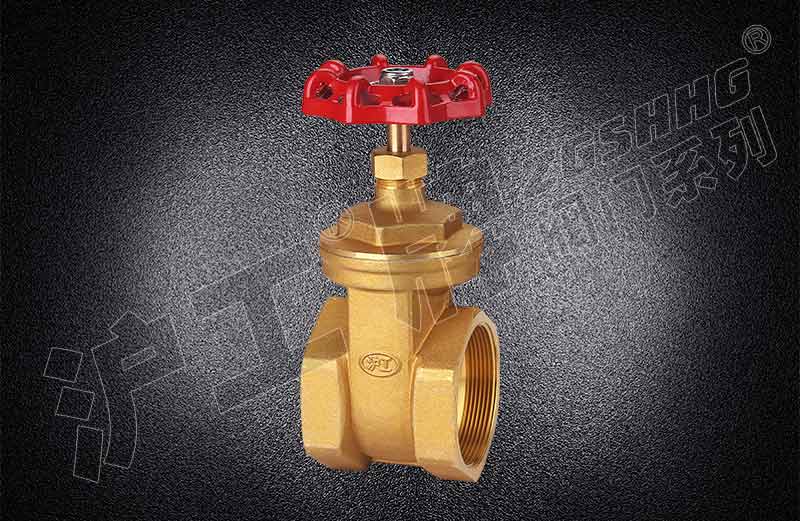

黄铜丝扣闸阀
产品型号：Z15W-16
公称通径：DN10~100mm
公称压力：1.6MPa
工作介质：水、非腐蚀性液体、饱和蒸汽（≤0.6MPa）
工作温度：-20℃≤t≤150℃
产品详情

主要外形尺寸

DN 规格 A B C D
10 3/8 42 9.5 66.5 45
15 1/2 43 12.8 71 55
20 3/4 46 17 76 55
25 1 53 21 87.5 60
32 1 1/4 55 27 101 68
40 1 1/2 58 34 111 72
50 2 66.5 45 128 80
65 2 1/2 80 55 155 98
80 3 83 66 180 110
100 4 101 87 218 126
