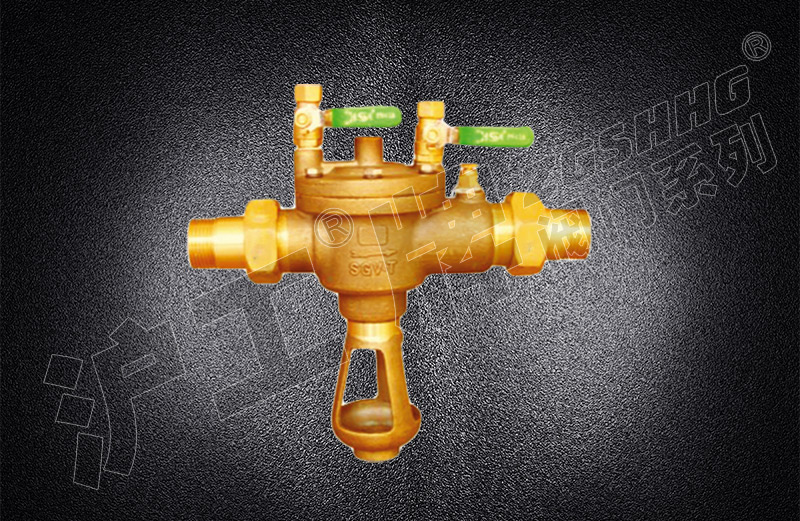

丝口倒流防止器
产品型号：HS11X-16T
公称通径：DN40~100mm
公称压力：PN1.0~1.6MPa
适用温度：0~80℃（如需要，可达200℃）
法兰标准：GB/T17241.6、GB/T9113
试验标准：GB/T 13927、API598
产品详情

一、产品介绍：
       HS11X-16T丝口倒流防止器是检修管道和断电时，自来水也常常中断，一旦供电恢复，自来水则变得又黄又脏，这是由于在断水过程中，从消防管道、无人居住的楼宇或自来水管尚未使用的支管中的死水、锈水倒流所致。为了让居民喝上洁净水，倒流防止器这一装置能有效阻止上述情况下脏水倒灌的发生，既保证了居民饮水安全，又可节约水资源。据中国建筑标准设计院介绍，建设部已修订有关国家标准，在建筑供水管道上都要安装“倒流防止器”。


 二、产品的结构：
       倒流防止器是由两级止回系统及一个排水泄压系统组成。排水泄压系统上腔与第一级止回系统进口端连接。
       第一、二级止回系统主要由阀体、进水口接头、阀瓣、密封垫、弹簧等组成。
       排水泄压系统主要由阀盖、膜片、阀芯、密封垫、排水口、弹簧、空气隔阻器等组成，空气隔阻器出口必须接至排水管网或下水道中。


 三、工作原理：
       倒流防止器是在二级止回系统增设一个排水泄压装置，这样即使二级止回密封同时破坏，其也能起到防止回流污染的作用。其工作原理：
       1. 正常供水：
       a. 清洁市政生活水从第一级止回系统经过排水器到第二级止回系统出口向用户供水，第一级止回系统进口高压水进入排水隔膜上腔，而隔膜下腔与第一级止回阀出口（第二级止回阀进口）相通，由于其存在一定的压差ΔP1=0.035MPa，推动阀瓣下移，排水器关闭，倒流防止器正常供水；
      b. 当阀后管路无用户，水静止。如进口压力保持不变，其前后存在压差，排水器仍呈关闭状态，如进口压力下降，中间腔和阀前压差ΔP1≤0.022MPa时，则排水器控制弹簧推开阀芯，打开排水器让中间腔排水，使ΔP1保持在0.035MPa。

       2. 密封失灵时：
       a. 倒流防止器之后管网压力升高，超过阀前进口压力时，如第二止回阀密封完好无渗漏，高压水不会倒流，排水器隔膜上下保持原来压差，排水器关闭，不泄压。当第二级止回阀密封破坏产生渗漏，第二级止回阀之前压力升高，造成排水器隔膜上下压差减�。潘鞔蚩�，排水泄压；此时，如第一级止回阀同时密封破坏，由于第二级止回阀倒流回的高压水已泄压减压，故不会倒流回第一级止回阀。
       b. 当阀后压力高于阀前压力时，如供水压力不断下降，则排水器隔膜上部压力下降，安全排水器控制弹簧推动阀芯打开排水器排水。当进口压力下降至零或负压时，排水器完全打开，水排出，空气从排水器进入真空腔，从而防止产生虹吸倒流现象。

       3. 本阀开启压力≤0.07MPa，规范规定在0.06～0.1MPa范围内，进水口止回阀工作压差为0.035MPa。

主要外形及安装尺寸：

规格 DN(mm)

总长

进出水管径(in)

排水口管径(in)

重量(kg)

DN15

169

1/2

1/2

1.2

DN20

172

3/4

1/2

1.4

DN25

236

1

1/2

3.5

DN32

321

11/4

3/4

7

DN40

321

11/2

3/4

7

DN50

321

2

1

10
