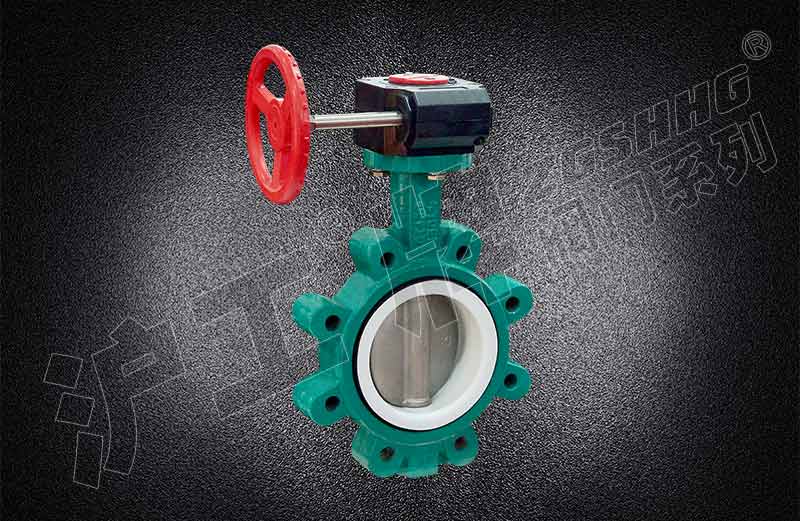

LT型涡轮对夹蝶阀
产品型号：D371X-16Q
公称通径：DN40~2000mm
公称压力：PN0.6~1.6MPa
适用温度：≤80℃
适用介质：水、蒸汽、油品、弱酸碱等
主要材质：铸铁、碳钢、不锈钢等
驱动方式：手动、蜗轮、气动、电动
设计标准：GB/T12238-2008、ISO 10631-1994
法兰连接：GB/T17241.6-2008、JIS B2212-B2214-1999,JIS B2220-2004、JIS B2210-1984、ANSI B 16.5-2009,ANSI B 16.47-2006、ISO 7005-2
结构长度：GB/T12221 -2005、IS0 5752-1988SBSEN558-1
压力试验：GB/T13927-2008、JB/T9092-1999、ISO 5028-1993或BS 5755-1-1986
产品详情

产品概述

       LT型蝶阀驱动方式可选用手动、蜗轮、气动、电动，连接方式可选用法兰、对夹，结构形式可选用单偏心、中线式、双偏心、三偏心，密封结构可选用软密封、硬密封，压力范围PN0.1-10MPa，公称通径为DN40～2000mm，材质可选用铸钢、不锈钢。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配。

LT型蝶阀用途及特点
       LT型蝶阀适用于食品、医药、化工、石油、电力、冶金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，其主要特点为：
1、设计新颖、合理，结构独特，重量轻，启闭迅速。
2、操作力矩小，操作方便，省力炅巧。
3、可以任何位置安装，方便。
4、密封件可以更换，密封性能可靠，达到双向密封零泄漏。
5、密封材料耐老化，耐腐蚀，使用寿命长等特点。
6、结构简单，通用互换性好，价格低廉。
7、阀杆密封不易变形从而避免了通常的阀杆泄漏现象。整体支撑性好，稳定、牢固。
8、阀座橡胶用量少，膨胀的潜在影响�。菀捉ぞ刂悼刂圃谑实钡姆段诓捎昧浇厥椒Ц宋尴�，结构简单紧凑，拆卸极为方便。
9、蝶板具有自动对能，实现了蝶板与阀座小过盈合量配合。酚醛靠背座具有不脱落、抗拉、防泄漏、更换方便等特点。由于阀座密封面与靠背为一体，从而减小了阀座的变形量。

主要外形尺寸及重量（PN1.0/1.6MPa）

DN(mm) A B C D1 L n-Φ K E 4-Φ1 Φ2 G 重量WT（kg)
50 140 80 43 125 32 4-19 77 57.15 4-6.7 12.6 100 3.34
65 152 89 46 145 32 4-19 77 57.15 4-.67 12.6 120 3.94
80 159 95 45.21 160 32 8-19 77 57.15 4-.67 12.6 127 4.05
100 178 114 52.07 180 32 8-19 92 69.85 4-10.3 15.77 156 5.48
125 190 127 55.5 210 32 8-19 92 69.85 4-10.3 18.92 190 7.66
150 203 139 55.75 240 32 8-23 92 69.85 4-10.3 18.92 212 8.5
200 238 175 60.58 295 45 8-23 115 88.9 4-14.3 22.1 268 25
250 268 203 68 350 45 12-23 115 88.9 4-14.3 28.45 325 31.4
300 306 242 76.9 400 45 12-23 140 107.95 4-14.3 31.6 403 45.9
350 368 267 76.17 460 45 16-23 140 107.95 4-14.3 31.6 436 54
