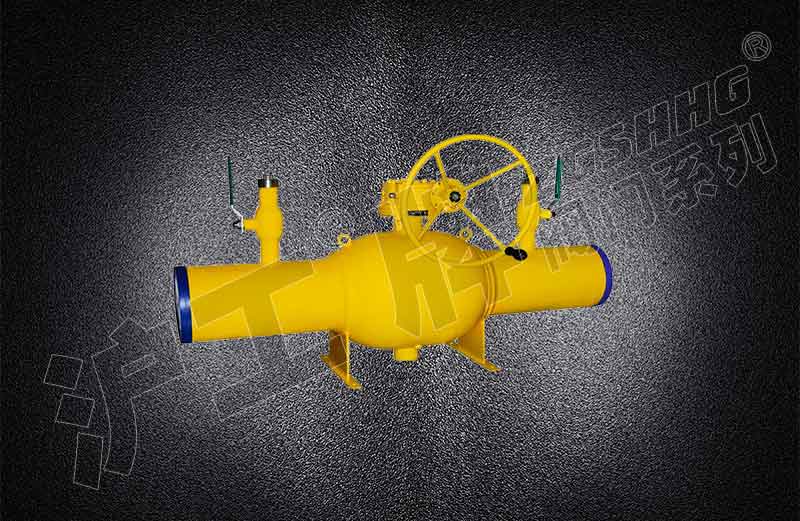

带袖管双放散式球形焊接球阀
产品型号：Q367F
公称通径：DN50~1200mm、NPS2"~48"
公称压力：PN1.6~4.2Mpa、Class150~2500LB
适用温度：-29℃～150℃
驱动方式：电动、手动、蜗轮驱动、齿轮驱动等
设计制造标准：GB/T 12237-2007
结构长度标准：GB/T 12221-2005
承插焊标准：GB12224、ANSIB16.25
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
产品详情

产品特点：
1、防火结构设计：
       根据API607/BS6755规范，在阀门使用现场发生火灾时，次级密封非金属材料制作的密封圈在高温下分解或破坏，此时初级金属密封能够迅速贴紧球体起到密封作用。独特的双级密封阀座结构设计，确保了阀门阀座防火的可靠性。

2、防静电设计：
      采用弹簧和小球静电引出装置，通过阀杆使球与阀体之间形成静电通道，从而使球体与密封圈开关过程中摩擦产生的静电通过阀体引到大地，防止静电火花可能引起的火灾或爆炸等危险。

3、密封的紧急救护及阀门的润滑
      阀座及阀杆密封件出现损伤而出现泄露时，可以通过注脂阀注入的密封脂达到瞬间密封的作用。阀门正常工作状态下，可以通过注脂阀注入润滑脂对阀杆和球面进行润滑，使阀门启闭更加灵活轻便。

4、阀座结构设计：
A.上下游均采用单活塞阀座：
具有双阻塞/双排放功能，能同时截断来自上、下游的介质；具有自动泄压功能：阀门阀腔滞留的介质由于温度的升高，出现异常升压时，阀座可自动泄压（向压力低的一端排放）。

B.上下游均采用双活塞阀座：
具有双阻塞功能，能同时截断来自上、下游的介质；阀门阀腔滞留的介质不能实现自动泄放，需要在阀体上设置泄压阀来定压泄放阀腔的异常升压。

C.上游采用单活塞阀座、下游采用双活塞阀座：
具有双阻塞功能，能同时截断来自上、下游的介质；具有自动定向泄压功能：阀门阀腔滞留的介质由于温度的升高，出现异常升压时，阀座可自动泄压（向上游侧排放）

5、驱动装置安装平台的设置
符合ISO5211的阀门上法兰的设计，通过借助支架和联接套，便于安装任何型式的驱动装置。

6、加长阀杆：
      对于埋地安装的阀门，根据安装和操作的需要，可对阀门的阀杆进行加长，加长阀杆的尺寸按客户的要求。所有排污管、排气管和紧急注脂装置都相应加长，其他相关管道紧贴阀门的加长部位，将阀门排污阀、放空阀以及注脂阀接到地面安装，以便对主阀进行定期维护，阀门表面按规范覆耐腐蚀沥青、聚氨酯或者环氧树脂等涂层，以适应埋地安装使用工况。

7、加长阀盖：
      对于要求在低温下工作的阀门，通过加长阀盖，增加了阀体和阀杆密封区的距离，避免了温度对密封的影响，加长的高度根据标准的规定，也可根据客户的要求。

8、阀门结构：
      阀门采用三体侧装锻焊结构，消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。球体表面光洁度达到镜面，并使用镶衬了具有良好自润滑性的衬套，即使在最高的操作压力下也能达到较小的启闭力矩。

9、焊接结构特性：
      左右体与中体的焊接采用典型的窄间隙埋弧多层焊接，焊接时采用的专用焊剂具有焊接时所需的载流和脱渣效果，焊层颗粒度较细，满足云顶集团韧性焊接金属性能。焊接进行100%的超声波检测和硬度测试，确�：阜斓暮附又柿俊�

10、有限元分析：
      阀门壳体及内件经过精心设计，确保在各种工况下能可靠的工作；采用有限元分析法对阀门壳体强度、内件受力以及阀杆操作扭矩等进行模拟工况分析，为易出现问题和薄弱处进行优化，确保阀门性能优越。


产品尺寸:  PN16/PN20/CLASS150

DN NPS L H1 H2 W Weight(kg) Torque(N.M)
RF WE RJ WE RF/RJ
50 2 178 216 191 99 210 300 22 25 42
65 2 1/2 191 241 203 110 215 350 30 35 68
80 3 203 283 216 120 225 400 35 40 92
100 4 229 305 241 148 255 650 48 95 145
150 6 394 457 406 218 237 460 190 230 210
200 8 457 521 470 260 290 600 250 295 625
250 10 533 559 546 292.5 323.5 600 400 430 835
300 12 610 635 622 327.5 359.5 750 550 620 1150
350 14 686 762 699 365 395 750 820 900 1560
400 16 762 838 775 437.5 436.5 750 1100 1220 2375
450 18 864 914 876 485 487.5 750 1400 1550 2850
500 20 914 991 927 522.5 525 750 1750 1950 3580
550 22 991 1092 1004 575.5 560 750 2200 2350 4275
600 24 1067 1143 1080 607.5 617.5 750 2800 3050 5650
650 26 1143 1245 1156 640 632.5 750 2900 3250 6520
700 28 1245 1346 1286 670 682.5 750 3400 3700 7380
750 30 1295 1397 1308 710 760 750 4800 5300 8380
800 32 1372 1524 1385 730 780 750 5500 6000 9370
850 34 1473 1626 1486 780 830 750 7650 8550 12065
900 36 1524 1727 1537 830 880 750 8865 9845 14760
1000 40 1753 1956 1985 875 920 750 12350 13560 18465
1050 42 1829 2083 2155 910 945 750 13250 14280 29210
1200 48 2032 2388 2418 1070 1085 750 20500 21800 44500
